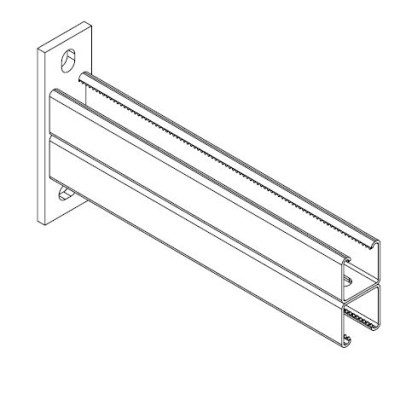

MENSOLA A SBALZO 41 D HCP
Impiego
Viene utilizzata per il montaggio di tubazioni a parete.
Per carichi sporgenti oltre 500 mm si consiglia di valutare l'utilizzo di un'asta di sostegno in base ai carichi da sostenere.
Idonea per applicazioni in ambito antincendio UNIEN e NFPA
Dati tecnici
Materiale: acciaio zincato a caldo.
Piastra di fissaggio 200 x 50 x 8 mm
Dimensioni asole di fissaggio: 14 x 20mm
Interasse: 160mm
Profilato 41/41 doppio spessore: 2,5mm
asole profilato: 13*30 passo 50mm
| L [mm] | F [kN] | f [mm] |
| 300 | 4,14 | 0,60 |
| 500 | 2,48 | 1,67 |
| 600 | 2,07 | 2,40 |
| 700 | 1,77 | 3,27 |
| 800 | 1,55 | 4,27 |
| 1000 | 1,24 | 6,67 |
| Code | Name | Weight | Number of pieces | ||
|---|---|---|---|---|---|
| 180142 | 1.90 | 10 | Information request | ||
| 180143 | 2.90 | 10 | Information request | ||
| 180145 | 3.30 | 10 | Information request | ||
| 180147 | 41/41 D L=700 mm | 3.80 | 1 | Information request | |
| 180149 | 4.20 | 10 | Information request | ||
| 180148 | 5.20 | 10 | Information request | ||
| 180143S | MENSOLA A SBALZO DOPPIA 41/41 - 500 HCP | 2.90 | 10 | Information request | |
| 180145S | MENSOLA A SBALZO DOPPIA 41/41 - 600 HCP | 3.30 | 10 | Information request | |
| 180147S | MENSOLA A SBALZO DOPPIA 41/41 - 700 HCP | 3.80 | 1 | Information request | |
| 180149S | MENSOLA A SBALZO DOPPIA 41/41 - 800 HCP | 4.20 | 10 | Information request | |
| 180148S | MENSOLA A SBALZO DOPPIA 41/41 - 1000 HCP | 5.20 | 10 | Information request |
