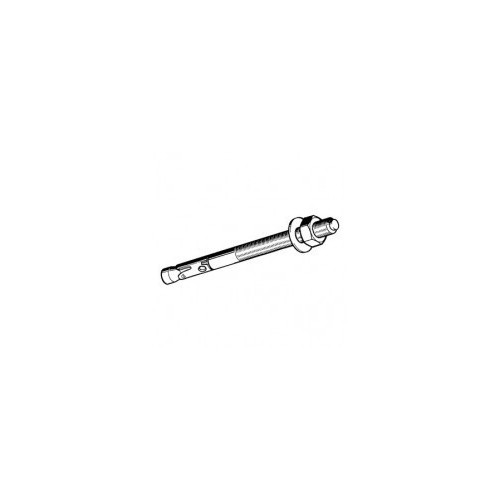

ANCORANTE AN BZ PLUS ETA1
Impiego
Impiego universale per ancoraggio di carichi pesanti anche in zone fessurate del calcestruzzo.Consigliato per l'ancoraggio di tubazioni, profilati, mensole e piastre di sostegno in ambienti chiusi ad esclusione degli ambienti umidi.
Caratteristiche
Non necessita di attrezzature particolari;
Ridotta profondità di foratura;
Ampia gamma di misure, offre una soluzione sicura ed economica ad ogni esigenza.
Ideale per fissaggi nelle zone tese del calcestruzzo e strutture sottoposte a shock.Testa smussata per l’inserimento a percussione facilitato.
Confezione
Completo di rondella e dado esagonale montati.
Montaggio
1. Forare con la punta a profondità di foratura fissa e pulire il foro;
2. Inserire l'ancorante nel foro attraverso l'elemento da fissare;
3. Verificare coppia di serraggio con chiave dinanometrica (valori indicati in tabella).
Dati Tecnici
Materiale: acciaio zincato elettroliticamente.
Posa standard:
Caratteristica | M8 | M10 | M12 | M16 |
---|---|---|---|---|
Carico ammissibile * a trazione (cemento fessurato) | ||||
C20/25 [kN] | 2,4 | 4,3 | 7,6 | 11,9 |
C25/30 [kN] | 2,6 | 4,7 | 8,3 | 13,0 |
C30/37 [kN] | 2,9 | 5,2 | 9,3 | 14,5 |
C40/50 [kN] | 3,4 | 6,1 | 10,8 | 16,8 |
C50/60 [kN] | 3,7 | 6,6 | 11,8 | 18,5 |
Carico ammissibile * a trazione (cemento non fessurato) | ||||
C20/25 [kN] | 5,7 | 7,6 | 11,9 | 16,7 |
C25/30 [kN] | 6,3 | 8,3 | 13,0 | 18,3 |
C30/37 [kN] | 7,0 | 9,3 | 14,5 | 20,3 |
C40/50 [kN] | 7,5 | 10,8 | 16,8 | 23,6 |
C50/60 [kN] | 7,5 | 11,8 | 18,4 | 25,8 |
Carico ammissibile * obliquo ≥ C20/25 [kN] |
7,0 |
11,5 | 17,1 | 31,4 |
Max momento flettente * [Nm] | 13,1 | 26,9 | 46,9 | 123,4 |
Spessore minimo materiale hmin [mm] | 100 | 120 | 130 | 170 |
Interasse caratteristico tra ancoranti Scr [mm] | 138 | 180 | 195 | 255 |
Distanza caratteristica dal bordo Ccr [mm] | 69 | 90 | 97,5 | 127,5 |
Combinazione min. tra inter. e distanza dal bordo (s/c) [mm] | 40/70 | 45/70 | 60/100 | 60/100 |
Combinazione min. tra distanza dal bordo e interasse (c/s) [mm] | 40/80 | 45/90 | 60/140 | 60/180 |
Profondità ancoraggio hef [mm] | 46 | 60 | 70 | 85 |
Ø nominale del foro d0 [mm] | 8 | 10 | 12 | 16 |
Profondità di foratura h1 ≥ [mm] | 60 | 75 | 90 | 110 |
Coppia di serraggio Tinst [Nm] | 20 | 25 | 45 | 90 |
Carico ammissibile con esposizione al fuoco | ||||
30 min. N(30) [kN] | 1,4 | 2,2 | 3,2 | 6,0 |
60 min. N(60) [kN] | 1,1 | 1,8 | 2,8 | 5,2 |
90 min. N(90) [kN] | 0,8 | 1,4 | 2,4 | 4,4 |
120 min. N(120) [kN] | 0,7 | 1,2 | 2,2 | 4,0 |
Posa Ridotta:
Caratteristica | M8 | M10 | M12 | M16 |
---|---|---|---|---|
Carico ammissibile * a trazione (cemento fessurato) | ||||
C20/25 [kN] | 2,4 | 3,6 | 6,1 | 9,0 |
C25/30 [kN] | 2,6 | 3,9 | 6,6 | 9,8 |
C30/37 [kN] | 2,9 | 4,3 | 7,4 | 10,9 |
C40/50 [kN] | 3,4 | 5,1 | 8,6 | 12,7 |
C50/60 [kN] | 3,7 | 5,5 | 9,4 | 13,9 |
Carico ammissibile * obliquo ≥ C20/25 [kN] | 7 | 10,4 | 14,5 | 21,6 |
Max momento flettente * [Nm] | 13,1 | 26,9 | 46,9 | 123,4 |
Spessore minimo materiale hmin [mm] | 80 | 80 | 100 | 140 |
Interasse caratteristico tra ancoranti Scr [mm] | 105 | 120 | 150 | 195 |
Distanza caratteristica dal bordo Ccr [mm] | 52,5 | 60 | 75 | 97,5 |
Profondità ancoraggio hef [mm] | 35 | 40 | 50 | 65 |
Ø nominale del foro d0 [mm] | 8 | 10 | 12 | 16 |
Profondità di foratura h1 ≥ [mm] | 49 | 55 | 70 | 90 |
Coppia di serraggio Tinst [Nm] | 20 | 25 | 45 | 90 |
* carichi per singolo ancorante senza influenza della distanza dai bordi
Tipo | Attacco | Max fissabile posa standard tfix |
Max fissabile possa ridotta tfix |
Lunghezza totale [mm] |
Lunghezza filettatura [mm] |
---|---|---|---|---|---|
8/10/21/75/32 | M8 | 10 | 21 | 75 | 32 |
8/30/41/95/52 | M8 | 30 | 41 | 95 | 52 |
10/10/30/90/42 | M10 | 10 | 30 | 90 | 42 |
10/30/50/110/62 | M10 | 30 | 50 | 110 | 62 |
10/50/70/130/82 | M10 | 50 | 70 | 130 | 82 |
12/15/35/110/51 | M12 | 15 | 35 | 110 | 51 |
12/30/50/125/66 | M12 | 30 | 50 | 125 | 66 |
12/50/70/145/86 | M12 | 50 | 70 | 145 | 86 |
16/25/45/145/66 | M16 | 25 | 45 | 145 | 66 |
16/50/70/170/91 | M16 | 50 | 70 | 170 | 91 |
Certificazioni
Approvazione ETA-10/0259, opzione 1.
Approvazione FM per M10, M12, M16.
Conformità VdS per tutte le dimensioni.
Approvazione da parte dell'Ufficio Federale della Difesa di Berna (Svizzera).
Certificato antisismico classe C1, C2 tutte le misure.
Codice | Nome | Peso | Numero di pezzi | ||
---|---|---|---|---|---|
114135 | M 8/10/21/ 75 mm * | 0.03 | 100 | Richiedi informazioni | |
114136 | M 8/30/41/ 95 mm * | 0.04 | 100 | Richiedi informazioni | |
114140 | M10/10/30/ 90 mm | 0.06 | 50 | Richiedi informazioni | |
114142 | M10/30/50/110 mm | 0.07 | 50 | Richiedi informazioni | |
114143 | M10/50/70/130 mm | 0.08 | 50 | Richiedi informazioni | |
114147 | M12/15/35/110 mm | 0.10 | 25 | Richiedi informazioni | |
114148 | M12/30/50/125 mm | 0.11 | 25 | Richiedi informazioni | |
114149 | M12/50/70/145 mm | 0.13 | 25 | Richiedi informazioni | |
114155 | M16/25/45/145 mm | 0.23 | 20 | Richiedi informazioni | |
114156 | M16/50/70/170 mm | 0.26 | 20 | Richiedi informazioni |
