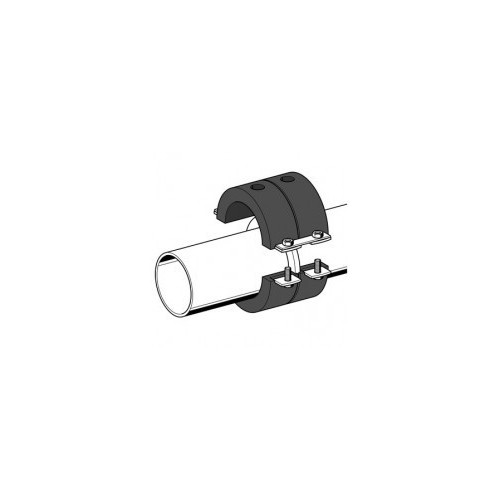

PUNTO FISSO AD ALTA COIBENTAZIONE FKS
Impiego
Gancio per tetti in lamiera grecata per il fissaggio dei profilati 41 o profilati in alluminio.
Indicazioni:
I dati di carico non tengono in considerazione il tipo di struttura del tetto. Seguire attentamente le istruzioni di carico e di utilizzo indicate nelle tabelle del costruttore della copertura.
E’ necessario
Montaggio
Posizionare la staffa sulla piega della lamiera e fissare con 4 viti autoforanti (fornite a parte) o 4 rivetti a fiore (forniti a parte).
Dati tecnici
Materiale: acciaio inossidabile A2-AISI 304.
Dimensioni asole: 30 x 11 mm
Spessore: 2,5 mm
Sono disponibili a richiesta piastre con larghezza e angolo su misura per la grecata di sostegno.
| Tipo [NB] | Spessore isolante S [mm] | Carico max a taglio[kN] | L [mm] | B [mm] |
|---|---|---|---|---|
| 76.1 | 30 | 2.0 | 171 | 202 |
| 88.9 | 30 | 2.0 | 179 | 206 |
| 108 | 30 | 2.5 | 200 | 220 |
| 114.3 | 40 | 3.0 | 230 | 274 |
| 133 | 40 | 3.5 | 264 | 300 |
| 139.7 | 40 | 5.0 | 264 | 300 |
| 168.3 | 40 | 5.5 | 288 | 328 |
| 219.1 | 60 | 9.5 | 399 | 439 |
| 273 | 60 | 13.0 | 453 | 493 |
| 323.9 | 60 | 14.5 | 504 | 544 |
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 190271 | 76,1 mm 2 ½'' | 2.02 | 1 | Richiedi informazioni | |
| 190289 | 88,9 mm 3'' | 2.40 | 1 | Richiedi informazioni | |
| 190298 | 108 mm | 3.48 | 1 | Richiedi informazioni | |
| 190307 | 114 mm 4'' | 4.70 | 1 | Richiedi informazioni | |
| 190316 | 133 mm | 5.50 | 1 | Richiedi informazioni | |
| 190325 | 139 mm 5'' | 4.82 | 1 | Richiedi informazioni | |
| 190343 | 168 mm 6'' | 5.62 | 1 | Richiedi informazioni | |
| 190352 | 219 mm 8'' | 16.14 | 1 | Richiedi informazioni | |
| 190379 | 274 mm 10'' | 17.54 | 1 | Richiedi informazioni | |
| 190388 | 324 mm 12'' | 23.34 | 1 | Richiedi informazioni |
