Impiego

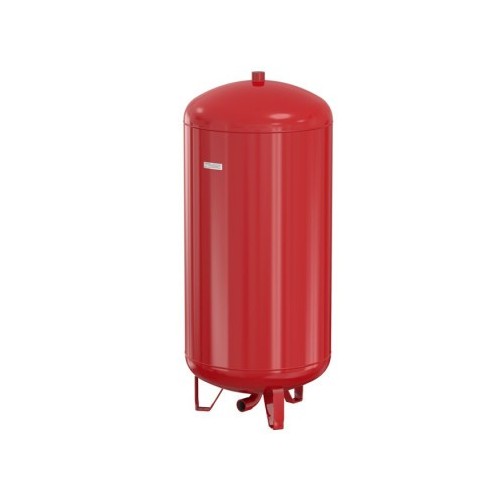

Vaso addizionale di raffreddamento. Negli impianti di riscaldamento a circuito chiuso, la temperatura di mandata può raggiungere temperature elevate, secondo le specifiche tecniche la sollecitazione termica continua della membrana dei vasi di espansione Flexcon non deve superare i 70°C. Per riportare la temperatura a questo valore, è necessario includere nel circuito un vaso addizionale. Attorno al vaso, e tra il vaso ed il soffitto, dev’esserci uno spazio di almeno 400mm per consentire un’agevole installazione e manutenzione.
Per scegliere correttamente la taglia del vaso intermedio, il volume dovrà essere al minimo pari a quello della percentuale di espansione indicata in tabella.
Temperatura di Mandata | % volume di espansione |
---|---|
90 - 110 °C | 15 |
111 - 125 °C | 25 |
126 - 140 °C | 40 |
141 - 150 °C | 60 |
Dati tecnici
Pressione massima di esercizio: 6 o 10 bar
Temperatura massima di esercizio: 110 °C.
Max volume glicole:50%
Materiale:acciaio S235JR, verniciato epossidico RAL 3002
Certificazioni
Certificato CE 0045 in accordo alle direttive EU sui dispositivi a pressione 97/23/EC.
tipo | Ø [mm] | H [mm] | Raccordo Vaso (F) | Sistema (F) |
---|---|---|---|---|
Flexcon VSV 200 | 484 | 1304 | 1" 1/2 | 1" 1/2 |
Flexcon VSV 350 | 484 | 2124 | 1" 1/2 | 1" 1/2 |
Flexcon VSV 500 | 600 | 2025 | 2" | 2" |
Flexcon VSV 750 | 790 | 1863 | 2" | 2" |
Flexcon VSV 1000 | 790 | 2238 | 2" | 2" |
Tipo | Kg | Pezzi per confezione | Codice Articolo |
---|---|---|---|
200 L PN 6 | 36.5 | 1 | 23380 |
350 L PN 6 | 59 | 1 | 23381 |
500 L PN 6 | 68 | 1 | 23382 |
750 L PN 6 | 100 | 1 | 23383 |
1000 L PN 6 | 120 | 1 | 23384 |
200 L PN10 | 56.5 | 1 | 23300 |
350 L PN10 | 94 | 1 | 23301 |
500 L PN10 | 112 | 1 | 23302 |
750 L PN10 | 159.5 | 1 | 23303 |
1000 L PN10 | 190.5 | 1 | 23304 |
-
