GIUNTO GE ST F 80

GIUNTO GE ST F 80

Download PDF
Richiedi informazioni

Applicazione

Applicabile come elemento di controventatura per cantilever a braccio singolo supportato da superfici in acciaio o calcestruzzo primario, anche per il rinforzo del rinforzo di tutte le strutture del telaio in SiFramo 80. Il perno può essere installato con angoli da 25 ° a 155 °.

Fornitura

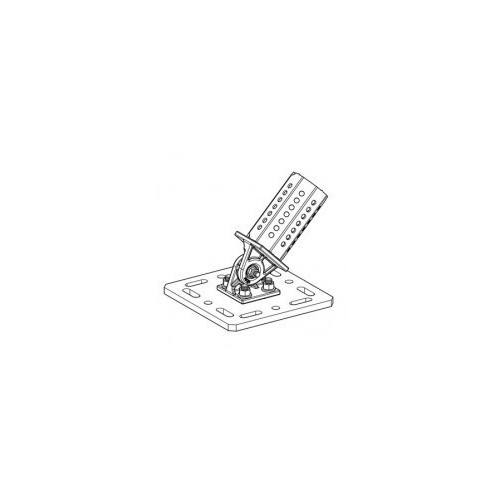

Giunto a snodo GE F - ST F 80 con piastra di base pre-attaccata

Installazione

Fissaggio dei giunti alla struttura in acciaio mediante il set di montaggio MS 5P M12 S mentre si collega la piastra di base. Da tipo 161/200 su un set di assiemi viene utilizzato MS 5P M16 S. Un'altra opzione è quella di fissare il giunto su pareti in calcestruzzo mediante 4 ancoraggi pesanti. Il profilo di supporto TP F 80 collegato all'ottagono viene fissato mediante 4 viti autoformanti. La lunghezza di taglio del profilo di supporto può essere determinata dalla tabella sotto riportata. Dopo l'installazione all'angolo desiderato le viti devono essere serrate con 40 Nm.

Allentando la connessione a vite tra la piastra di giunzione e quella di giunzione, è possibile ruotare il giunto di 90 ° e utilizzarlo per una traversa quindi (vedere la figura 4).

Dati tecnici

Tipo Altezza H [mm] Lunghezza L [mm] Larghezza B [mm] Angolo α
GE F 80/120 - 80 140 220 220 25° - 155°
GE F 121/160 - 80 - 1 140 320 260 25° - 155°
GE F 161/200 - 80 - 1 140 320 310 25° - 155°
GE F 201/300 - 80 - 1 140 220 420 25° - 155°


Lunghezza di taglio c del profilo di supporto tra due giunti:

b [mm] 1000 b [mm] 1500 b [mm] 2000 b [mm] 2500 b [mm] 3000
α c [mm] c [mm] c [mm] c [mm] c[mm]
25° 2130 3313 4496 5679 6862
30° 1784 2784 3784 4784 5784
35° 1542 2413 3285 4157 5028
40° 1364 2142 2920 3698 4476
45° 1230 1938 2645 3352 4059
50° 1128 1780 2433 3086 3738
55° 1048 1658 2268 2879 3489
60° 985 1563 2140 2717 3295
65° 937 1488 2040 2592 3143

a = lunghezza verticale dalla mezzeria della giuntura alla base del profilo alla connessione

b = lunghezza orizzontale del cantilever dal collegamento con l'asse del giunto
c = lunghezza di taglio del profilo di supporto tra due giunti
α = angolo opposto alla controventatura verticale

Materiale: acciaio, HCP

GIUNTO GE ST F 80
GIUNTO GE ST F 80
GIUNTO GE ST F 80
Codice Nome Peso Numero di pezzi
115856 6.20 1 Richiedi informazioni
115857 9.80 1 Richiedi informazioni
115859 11.30 1 Richiedi informazioni
115861 10.40 1 Richiedi informazioni
