PIASTRA DI ANCORAGGIO 5P AU
Applicazione
Elemento di serraggio universale per il fissaggio bilaterale di barre trasversali per tubazioni, condotti, cavi e attrezzature per travi in acciaio.
Fornitura
Piastra per travi 5P con piastra di supporto AU.
Installazione
Posizionare la piastra in modo che il lato della fessura della stessa sia in contatto con la parte di connessione, mentre la testa della piastra contro la struttura in acciaio a cui è fissato l'assieme. Inserire il bullone esagonale e serrare il dado esagonale alla coppia di installazione richiesta.
Il segmento di supporto arrotondato della piastra di ancoraggio assicura che venga prodotto un contatto di forma che previene lo spostamento o lo stress di flessione. Pertanto è assicurata una forza di precarico sul trave continuo.
Determinazione della lunghezza della vite richiesta Lmin:
Disposizione A
Bullone esagonale con staffa di supporto
M12: Lmin = a + b + 49 [mm]
M16: Lmin = a + b + 59 [mm]
Disposizione B
Bullone a T inserito HZ
M12: Lmin = b + 55 [mm]
M16: Lmin = b + 65 [mm]
Dati tecnici

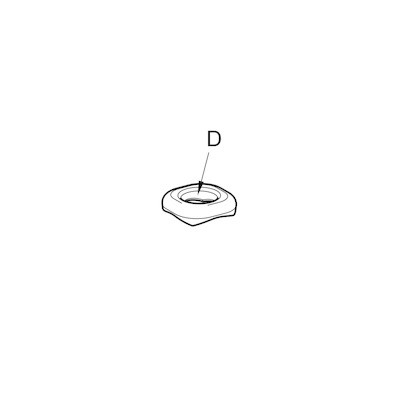

Tipo | gamma di serraggio [mm] | B [mm] | L [mm] | D [mm] |
M12 AU | 1-30 | 44 | 60 | 13 |
M16 AU | 4-40 | 48 | 72 | 17 |
Tipo | Coppia di serraggio MA [Nm] |
Fz permesso [kN] 1) |
Capacità di carico della forza di taglio FV, [kN] 2) |
M12 AU | 85 | 16.2 | 3.7 |
M16 AU | 150 | 19.5 | 4.2 |
1)I dati specificati si riferiscono all'applicazione di un bullone esagonale standard con classe di resistenza 8.8.
2) I dati specificati si riferiscono al caso peggiore con spessori della flangia di 30 mm (M12) o 40 mm (M16) e un coefficiente di attrito statico μR = 0,20.
Una forza di trazione eventualmente operativa Fz non è inclusa.
Materiale: Acciaio, HCP.
![PIASTRA DI ANCORAGGIO 5P AU](/pim.prosystemitalia.com/storage/private/files/Image_set_categorie_b2b/8f1f242f2e246ecc4cdd480c0dc1eaa842ad3844.jpg)
![PIASTRA DI ANCORAGGIO 5P AU](/pim.prosystemitalia.com/storage/private/files/Image_set_categorie_b2b/6f4cfbcc58a3f2f2e4a36f84b96af7f81acf24f0.jpg)
![PIASTRA DI ANCORAGGIO 5P AU](/pim.prosystemitalia.com/storage/private/files/Image_set_categorie_b2b/1bc9aa1b560fae9e2ae6c4576e2f2de62a4f13c9.jpg)
Codice | Nome | Peso | Numero di pezzi | ||
---|---|---|---|---|---|
115034 | M12 AU | 0.24 | 20 | Richiedi informazioni | |
115035 | M16 AU | 0.24 | 20 | Richiedi informazioni |
