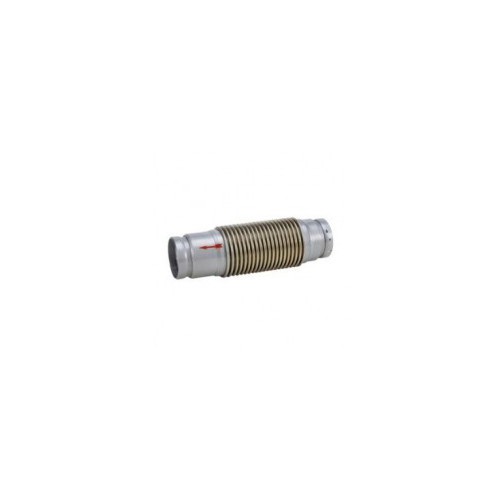

COMPENSATORE ASSIALE SCANALATO PN16
Impiego
Compensatori di dilatazione assiale a parete multipla con attacchi scanalati.
Installazione
Verificare istruzioni di installazione, in particolare verificare se è richiesto un pre-tensionamento del compensatore a seguito dello stress-analysis.
Dati tecnici
Materiale:
- Soffietto: acciaio inossidabile ASTM A 240 AISI 321;
- Attacchi scanalati: acciaio al carbonio.
Temperatura di progetto: 21°C
Pressione di progetto: 16 bar
| Tipo [DN] | Diam. [pollici] | L [mm] | ØD [mm] | s [mm] | Ød [mm] | t [mm] | Rass ±20% [N/mm] | Rlat ±20% [N/mm | Ae [cm2] |
|---|---|---|---|---|---|---|---|---|---|
| 40 | 1" 1/2 | 275 | 48,3 | 2,50 | 40 | 100 | 85 | 50 | 12 |
| 50 | 2" | 280 | 60,3 | 2,90 | 50 | 100 | 55 | 50 | 29 |
| 65 | 2" 1/2 | 290 | 76,1 | 2,90 | 65 | 100 | 140 | 150 | 44 |
| 80 | 3" | 290 | 88,9 | 2,90 | 80 | 100 | 165 | 250 | 61 |
| 100 | 4" | 315 | 114,3 | 4,50 | 100 | 100 | 125 | 180 | 101 |
| 125 | 5" | 315 | 139,7 | 4,50 | 125 | 100 | 155 | 340 | 148 |
| 150 | 6" | 315 | 168,3 | 4,50 | 150 | 100 | 190 | 625 | 219 |
| 200 | 8" | 350 | 219,1 | 5,90 | 200 | 100 | 355 | 840 | 367 |
Rass = Rigidezza assiale
Rlat = Rigidezza laterale
Ae = Sezione effettiva
| Tipo [DN] | Corsa assiale [mm] | Corsa assiale (+) [mm] | Corsa assiale (-) [mm] |
|---|---|---|---|
| 40 | 21 | 5 | 16 |
| 50 | 24 | 6 | 18 |
| 65 | 24 | 6 | 18 |
| 80 | 24 | 6 | 18 |
| 100 | 33 | 8 | 25 |
| 125 | 33 | 8 | 25 |
| 150 | 33 | 8 | 25 |
| 200 | 40 | 10 | 30 |
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| MHS240 | 48,3 mm 1''½ | - | 1 | Richiedi informazioni | |
| MHS250 | 60,3 mm 2'' | - | 1 | Richiedi informazioni | |
| MHS265 | 76,1 mm 2''½ | 1 | 1 | Richiedi informazioni | |
| MHS280 | 88,9 mm 3'' | - | 1 | Richiedi informazioni | |
| MAS2100 | 114,3 mm 4'' | 4 | 1 | Richiedi informazioni | |
| MAS2125 | 139,7 mm 5'' | - | 1 | Richiedi informazioni | |
| MAS2150 | 168,3 mm 6'' | - | 1 | Richiedi informazioni | |
| MAS2200 | 219,1 mm 8'' | - | 1 | Richiedi informazioni |
