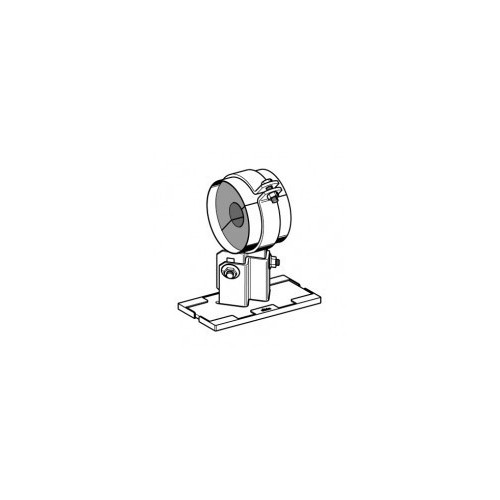

SUPPORTO SCORREVOLE LK - HV
Impiego
Supporto scorrevole con isolazione PUR regolabile in altezza per lo staffaggio di tubazioni, fino al DN 80 sono unite da un bullone e dal DN 100 da due bulloni come in figura. Altezza regolabile per gradini di 2.5 mm. Con un ancoraggio a putrelle è consigliato che le stesse abbiano una larghezza minima di 80 mm.
Fornitura
La piastra superiore e quella inferiore sono imbullonate assieme consentendo la regolazione in altezza. La piastra di scorrimento è fissata al piastra inferiore. Collare, coppella di isolazione e lamiera di rivestimento, sono completamente assemblati.
Dati tecnici
| DN | Corpo | Altezza H alla consegna [mm] | Altezza regolabile [mm] | Coppia di serraggio collari [Nm] | Spessore isolante [mm] |
|---|---|---|---|---|---|
| DN 25 - 50 | Collare singolo | 150 | 137,5 … 167,5 | 50 | 50 |
| DN 65 - 80 | Collare singolo | 150 | 147,5 … 177,5 | 50 | 60 |
| DN 100 - 250 | Collare doppio | 150 | 150 … 180 | 60 | 60 |
| DN 300 | Collare doppio | 150 | 150 … 160 | 60 | 80 |
Coppia di serraggio bulloni regolazione altezza: 80 Nm
Spessore isolante:
| DN | spessore isolante [mm] |
|---|---|
| DN 25 - 50 | 50 |
| DN 65 - 250 | 60 |
| DN 300 | 80 |
Materiale:
- Parti metalliche: acciaio zincato a caldo HCP;
- Bulloni e dadi: acciaio zincato a caldo HCP;
- Piastra di scorrimento: poliammide 6.0, 15% fibra di vetro rinforzata, nera.
- Isolazione: PUR, 200 kg/m3
- Lamiera di rivestimento: alluminio (disponibile anche in acciaio zincato elettroliticamente, zincato a caldo o INOX).
Temperatura d'impiego: da -30°C fino a + 120°C
Per dimensioni e tabelle di carico, consultare i seguenti link:
Certificazioni
Certificato di qualità TUV-Rheinland nr. 102793.
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 110110 | LK - HV 150 DN 25 | 4.60 | - | Richiedi informazioni | |
| 110111 | LK - HV 150 DN 32 | 4.80 | - | Richiedi informazioni | |
| 110112 | LK - HV 150 DN 40 | 5.50 | - | Richiedi informazioni | |
| 110113 | LK - HV 150 DN 50 | 4.40 | - | Richiedi informazioni | |
| 110114 | LK - HV 150 DN 65 | 6.20 | - | Richiedi informazioni | |
| 110115 | LK - HV 150 DN 80 | 6.60 | - | Richiedi informazioni | |
| 110116 | LK - HV 150 DN 100 | 12 | - | Richiedi informazioni | |
| 110117 | LK - HV 150 DN 125 | 13.90 | - | Richiedi informazioni | |
| 110118 | LK - HV 150 DN 150 | 14.50 | - | Richiedi informazioni | |
| 110119 | LK - HV 150 DN 200 | 16.60 | - | Richiedi informazioni | |
| 110120 | LK - HV 150 DN 250 | 18.60 | - | Richiedi informazioni | |
| 110121 | LK - HV 150 DN 300 | 24.20 | - | Richiedi informazioni |
