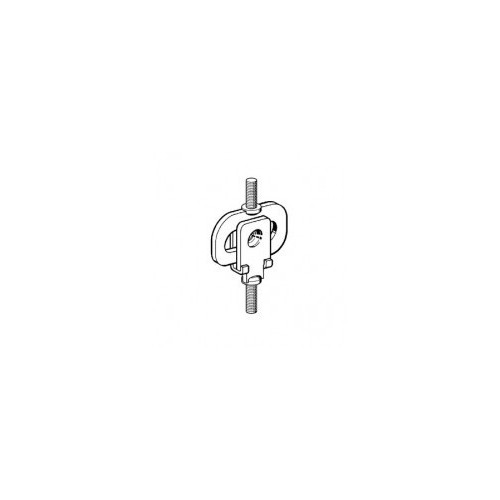

SNODO SCORREVOLE LC
Impiego
Per la sospensione pensile di tubazioni. Si possono fissare direttamente a soffitto, ovvero a profilati d'acciaio (particolarmente laddove vi siano più tubazioni parallele da sospendere a soffitto). Il rullo di scorrimento, montato nella parte inferiore, può spostarsi dentro l'asola dalla parte superiore e garantisce un perfetto movimento privo di scosse e di rumorosità.
Eseguendo una scelta corretta dello snodo sferico non è necessario utilizzare adattatori. Inoltre è particolarmente adatto per tubazioni con differenti spessori di isolazione.
Confezione
Completamente montati.
Montaggio
In combinazione con il blocco a pressione Pressix, il montaggio risulta più semplice, in quanto è sempre possibile spostare il punto di fissaggio facendo scorrere il blocco a pressione nel profilato ad U.
Nel caso di utilizzo diretto sulla muratura scegliere attentamente il punto di fissaggio.
Il tipo LC-I permette inoltre una regolazione in altezza della staffatura, per un massimo di 15mm.
Dati tecnici
Materiale: acciaio, zincato elettroliticamente.
Massimo carico di sicurezza: 1 kN
Massima inclinazione laterale: 2°
Massima inclinazione della corsa: 25 mm
Attenzione: Prestare la massima attenzione a non superare i valori dei massimi carichi di sicurezza specifici dei tasselli fissati nel soffitto.
| Tipo | Attacchi filettati | Lungh. diam. x L | Altezza H [mm] |
|---|---|---|---|
| LC-A 22 | M 8 x 22 | M 8 x 22 | 76 |
| LC-I | M 8 x 22 | M 8 / 15* | 68 |
* adatto per la regolazione in altezza.
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 151069 | LC-A | 0.09 | 100 | Richiedi informazioni | |
| 151078 | LC-IF | 0.09 | 100 | Richiedi informazioni |
