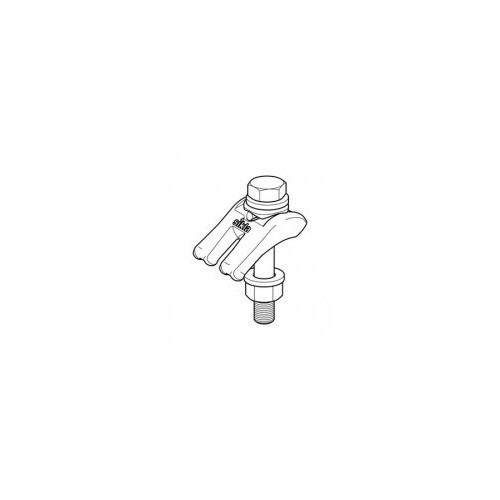

KIT DI FISSAGGIO MS 5P
Impiego
Elemento per il collegamento della staffa tipo TKO, della staffa angolata tipo SKO, del supporto terminale WBD o del giunto a snodo GE F ad una sezione del fascio.
Installazione
1. Posizionare la piastra con il lato della fessura sul componente, l'aletta deve essere posizionata sulla trave in acciaio.
2. Installare la piastra con il supporto HR e serrare di conseguenza.
Le piastre fissano una piastra rettangolare con il bullone e ne impedisce lo sforzo di spostamento o flessione. Insieme al supporto HR è garantita una forza di precarico continua e prevedibile.
Dati tecnici
| Tipo | Dimensione putrelle [mm] |
Coppia di serraggio MA [Nm] |
Fy carico permesso per piastra [kN] |
Carico a taglia per kit = 4 piastre Fz [kN] |
| M12 S | 1 - 30 | 85 | 26,3 | 12,0* |
| M16 S | 4 - 40 | 150 | 32,0 | 13,6* |
* I dati specificati si riferiscono al caso peggiore con spessori delle putrelle 30 mnm (M12) o 40 mm (M16) nonché un coefficiente di aderenza µaderenza = 0,20.
Una forza di trazione eventualmente operativa Fy non è inclusa.
Materiale: acciaio zincato a caldo, HCP.
Fornitura
| Tipo | Piastre [Quantità] |
Supporto HR * [Quantità] |
| M12 S | 4 x M12 | 4 x M12 x 80 |
| M16 S | 4 x M16 | 4 x M16 x 100 |
| M12 S2 | 2 x M12 | 2 x M12 x 80 |
* Supporto HR secondo EN 14399-3 composto da: bullone esagonale M12 o M16, 2 rondelle, 1 dado esagonale.
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 115843 | M12 S | 1.20 | 10 | Richiedi informazioni | |
| 114886 | M12 MA S | 1.60 | 10 | Richiedi informazioni | |
| 115844 | M16 S | 2.20 | 10 | Richiedi informazioni | |
| 115845 | M12 S2 | 0.60 | 10 | Richiedi informazioni |
