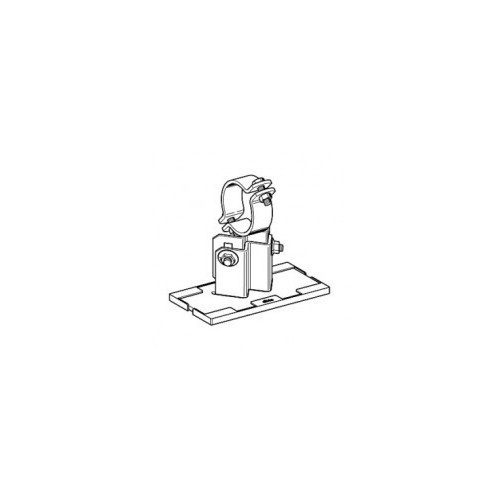

Fino a DN 80 Da DN 100
Supporti senza isolante
DN tubo | D [mm] | B [mm] | Collare [mm] | Bulloni |
---|---|---|---|---|
25 | 34 | 100 | 30 x 5 | M10 x 40 |
32 | 43 | 111 | 30 x 5 | M10 x 40 |
40 | 49 | 117 | 30 x 5 | M10 x 40 |
50 | 61 | 139 | 40 x 5 | M12 x 45 |
65 | 77 | 156 | 40 x 5 | M12 x 45 |
80 | 89 | 168 | 40 x 5 | M12 x 45 |
100 | 115 | 165 | 50 x 5 | M12 x 50 |
125 | 140 | 183 | 50 x 5 | M12 x 50 |
150 | 169 | 215 | 50 x 8 | M12 x 55 |
200 | 220 | 252 | 50 x 8 | M12 x 55 |
250 | 273 | 306 | 60 x 8 | M16 x 65 |
300 | 324 | 347 | 60 x 8 | M16 x 65 |
350 | 356 | 375 | 60 x 8 | M16 x 65 |
400 | 407 | 423 | 70 x 8 | M16 x 65 |
500 | 508 | 524 | 70 x 8 | M16 x 65 |
600 | 610 | 626 | 70 x 8 | M16 x 65 |
