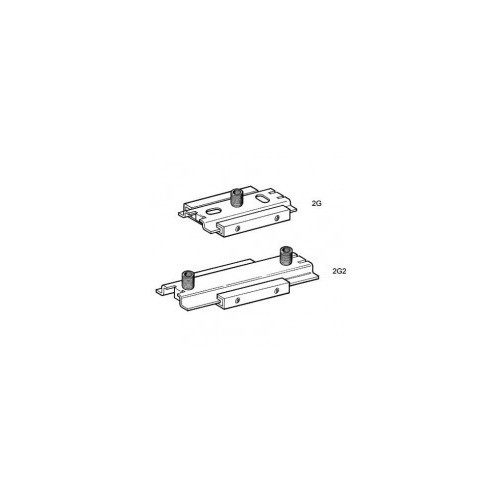

SLITTA 2G INOX
Impiego
Trovano impiego nell'installazione di tubazioni soggette a dilatazioni termiche nell'impiantistica civile.
Da utilizzare in combinazione con collari del tipo Pratik o Stabil. Il collegamento ai collari può avvenire: direttamente; tramite barra filettata M10; o tramite adattatori da M16.
Montaggio
Le slitte 2G si possono fissare direttamente a soffitto o su pavimento tramite tasselli e bulloni filettati M10 e M12, oppure su profilati a mezzo di dadi a martello filettati M10 o M12 con relativi bulloni. Non superare i carichi massimi di sicurezza.
Larghezza delle asole 13 mm.
Distanza tra le asole 68 mm.
Dati tecnici
Carico ammissibile a soffitto: 0.6 kN.
Carico ammissibile a pavimento: 1.2 kN.
Braccio Lmax: 300 mm.
Massima temperatura per impiego continuo: 130°C.
Coefficiente d'attrito statico (di primo distacco) µ0: 0.18.
Coefficiente d'attrito radente µ: 0.14.
Materiale:
- Piastra di base e slitta: acciaio A4 AISI 316;
- Guida di scorrimento: resina sintetica PPS (non contiene silicone).
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 170161 | 2G A4 | 0.37 | 25 | Richiedi informazioni | |
| 170189 | 2G2 A4 | 0.49 | 25 | Richiedi informazioni |
