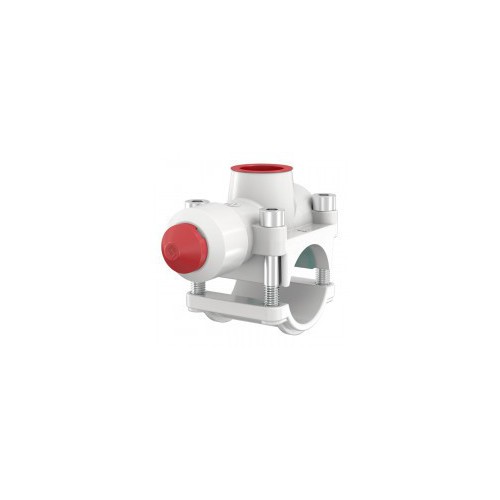

T-PLUS IN OTTONE PN16 90°C

Impiego

Il raccordo T-Plus consente di realizzare in modo pratico, sicuro e veloce nuovi circuiti in impianti termici ed industriali già in esercizio, senza interrompere il funzionamento. T-Plus in ottone zincato è adatto per tubazioni in acciaio a parete sottile e acciaio inossidabile come anche per tubazioni in rame da 14mm fino a 42mm.
Flamco T-plus per rame e acciaio a parete sottile è adatto per:
Tubazione in rame a norma UNI 6507, DIN-EN 1057.
Tubazione in acciaio a parete sottile a norma UNI 7945, DIN EN 10305-1.
Tubazioni in acciaio inossidabile a norma DIN EN 10312, per le tubazioni in AISI 316 materiale 1.4401 non impiegabile il modello 42 x 3/40 x 42.
Flamco T-plus nella sua versione standard per tubi in rame e acciaio a parete sottile può essere impiegato anche per impianti sanitari.

Dati tecnici

Massima temperatura del sistema: 90°C
Pressione di esercizio massima: 16 bar
Corpo: ottone

Tipo		Max spessore parete del tubo
Tipo	Coppia di serraggio [Nm]	Acciaio [mm]	Rame [mm]	Acciaio INOX [mm]
T-plus 15 x G 1⁄2 M	6	1,25	1,25	1,00
T-plus 18 x G 1⁄2 M	6	1,25	1,25	1,00
T-plus 22 x G 1⁄2 M	6	1,5	1,25	1,25
T-plus 28 x Rp 3⁄4	10	1,5	1,5	1,25
T-plus 35 x Rp 3⁄4	10	1,5	1,5	1,5
T-plus 42 x Rp 3⁄4	10	1,5	1,5	n.a.

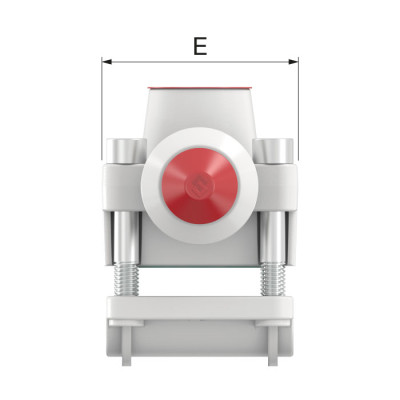

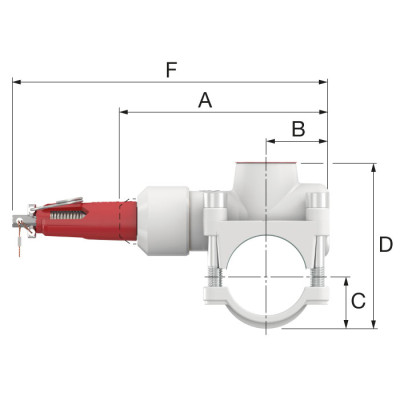

Tipo	Dimensioni
Tipo	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F + 13 [mm]	K [mm]	M [mm]
T-plus 15 x G 1⁄2 M	75	17	13	51	35	141	66	21
T-plus 18 x G 1⁄2 M	88	24	14	51	40	154	66	21
T-plus 22 x G 1⁄2 M	88	24	15	58	40	154	66	21
T-plus 28 x Rp 3⁄4	105	29	22	76	57	171	66	21
T-plus 35 x Rp 3⁄4	108	30	25	82	56	174	66	21
T-plus 42 x Rp 3⁄4	115	35	29	89	63	181	66	21

Codice	Nome	Peso	Numero di pezzi
90134	35 × ¾'' × 35	0.98	1	Richiedi informazioni
90515	15 x 1/2" x 15	-	1	Richiedi informazioni
90518	18 x 1/2" x 18	-	1	Richiedi informazioni
90522	22 x 1/2" x 22	-	1	Richiedi informazioni
90528	28 x 3/4" x 28	-	1	Richiedi informazioni
90535	35 x 3/4" x 35	-	1	Richiedi informazioni
90542		-	1	Richiedi informazioni
90142	42 × ¾'' × 42	1.24	1	Richiedi informazioni
