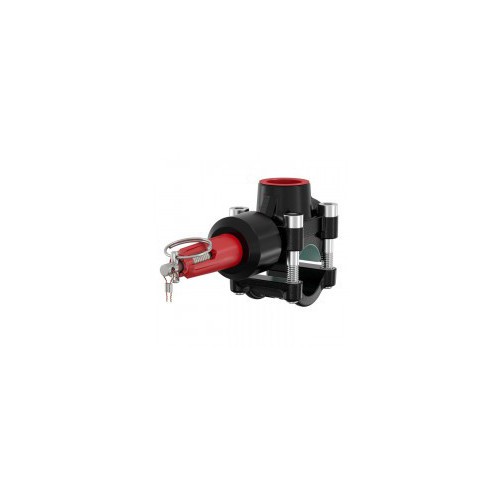

T-PLUS IN GHISA PN25 120°C

T-PLUS IN GHISA PN25 120°C

Download PDF
Richiedi informazioni

Impiego

Il raccordo T-Plus consente di realizzare in modo pratico, sicuro e veloce nuovi circuiti in impianti termici ed industriali già in esercizio, senza interrompere il funzionamento. T-Plus in ghisa malleabile è adatto per tubazioni in acciaio da 1/2" fino a 3".

Flamco T-plus per tubazioni in acciaio è adatto per:

- Tubazioni in acciaio filettate (gas) senza saldatura serie media, a norma UNI 8863 e DIN EN PrEN 10255, serie M e serie H;

- Tubazioni in acciaio senza saldatura a norma UNI 8863 Fe 330 fino allo spessore massimo della parete;

- Tubazioni in acciaio saldati a norma UNI 63863/84 Fe 360 fino allo spessore massimo della parete

La nuova versione dei Tplus è dotata di un detonatore che permette di eseguire la derivazione tramite il T-Plus senza la necessità di utilizzare il martello; ciò consente inoltre l'installazione in spazi ridotti, dove non è possibile manovrare il martello.
La nuova funzionalità "Click-in" consente di installare il T-Plus con "una mano": è sufficiente puntare le 4 viti che vengono tenute in sede da delle molle.

NB: rispettare le istruzioni di montaggio!



Dati tecnici

Temperatura max: 120°C
Pressione max: PN25


Finitura: verniciatura elettrostatica, nera;
Corpo: ghisa malleabile.


TipoØ tubo ["]Ø tubo [mm]DerivazioneSpessore ammesso della parete del tubo [mm]
T-plus DN 15 x 1/2" 1/2" 21,3 Rp 1/2" 2,0 - 3,25
T-plus DN 20 x 1/2" 3/4" 26,9 Rp 1/2" 2,0 - 3,25
T-plus DN 25 x 3/4" 1" 33,7 Rp 3/4" 2,0 - 4,05
T-plus DN 32 x 1" 1"¼ 42,4 Rp 1" 2,0 - 4,05
T-plus DN 40 x 1"¼ 1"½ 48,3 Rp 1"¼ 2,3 - 4,05
T-plus DN 50 x 1"¼ 2" 60,3 Rp 1"¼ 2,3 - 4,5
T-plus DN 65 x 1"¼ 2"½ 76,1 Rp 1"¼ 2,6 - 4,5
T-plus DN 80 x 1"¼ 3" 88,9 Rp 1"¼ 2,9 - 5,0

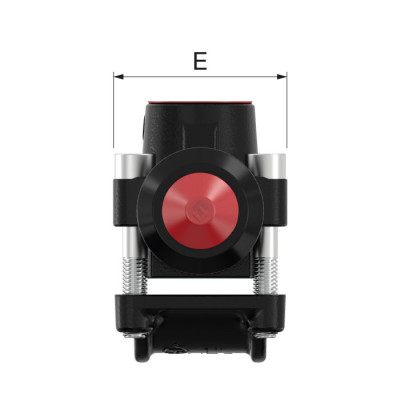

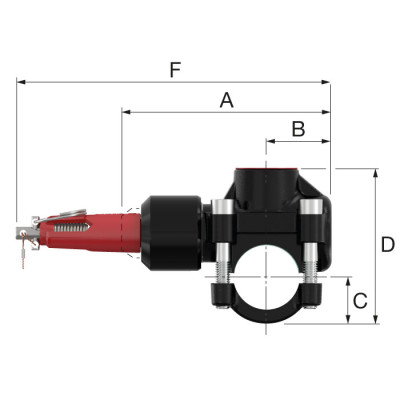

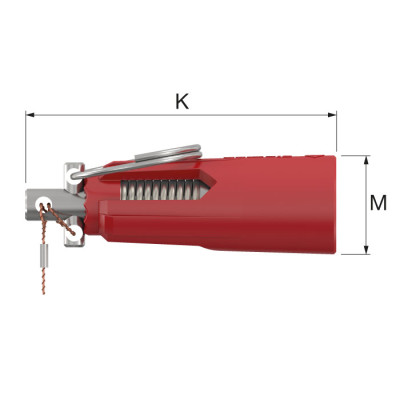

Tipo Dimensioni
A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]		 F + 13
[mm]		 K
[mm]		 M
[mm]
T-plus DN 15 x Rp 1⁄2 100 28 19  67 47 166 66 21
T-plus DN 20 x Rp 1⁄2 113 34 21  77 50 179 66 21
T-plus DN 25 x Rp 3⁄4 115 35 25  83 56 181 66 21
T-plus DN 32 x Rp 1 130 38 29 102 69 196 66 21
T-plus DN 40 x Rp 1 1⁄4 165 55 35 123 83 231 66 21
T-plus DN 50 x Rp 1 1⁄4 167 55 43 136 83 233 66 21
T-plus DN 65 x Rp 1 1⁄4 190 66 52 153 83 256 66 21
T-plus DN 80 x Rp 1 1⁄4 190 66 58 168 83 256 66 21
T-PLUS IN GHISA PN25 120°C
T-PLUS IN GHISA PN25 120°C
T-PLUS IN GHISA PN25 120°C
Codice Nome Peso Numero di pezzi
90615 ½'' × ½'' × ½'' 0.59 20 Richiedi informazioni
90620 ¾'' × ½'' × ¾'' 0.84 20 Richiedi informazioni
90626 1'' × ¾'' × 1'' 1.05 20 Richiedi informazioni
90632 1''¼ × 1'' × 1''¼ 1.76 10 Richiedi informazioni
90640 1''½ × 1''¼ × 1''½ 3.23 5 Richiedi informazioni
90650 2'' × 1''¼ × 2'' 3.38 5 Richiedi informazioni
90680 3'' × 1''¼ × 3'' 3.98 5 Richiedi informazioni
90665 2''½ × 1''¼ × 2''½ 3.98 5 Richiedi informazioni
