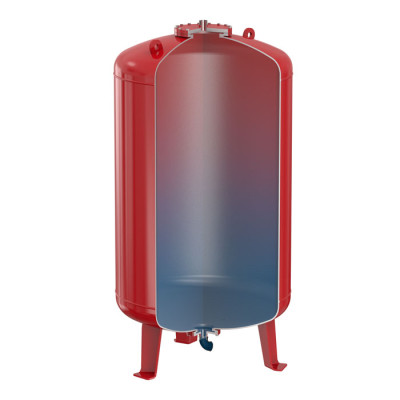

FLEXCON V-B
Impiego
Vaso addizionale di raffreddamento con flangia d’ispezione e membrana intercambiabile. Attorno al vaso, e tra il vaso ed il soffitto, dev’esserci uno spazio di almeno 400mm per consentire un’agevole installazione e manutenzione. Negli impianti di riscaldamento a circuito chiuso, la temperatura di mandata può raggiungere temperature elevate, secondo le specifiche tecniche la sollecitazione termica continua della membrana dei vasi di espansione Flexcon non deve superare i 70°C. Per riportare la temperatura a questo valore, è necessario includere nel circuito un vaso addizionale.
Per scegliere correttamente la taglia del vaso intermedio, il volume dovrà essere al minimo pari a quello della percentuale di espansione indicata in tabella.
Temperatura di Mandata | % volume di espansione |
---|---|
90 - 110 °C | 15 |
111 - 125 °C | 25 |
126 - 140 °C | 40 |
141 - 150 °C | 60 |
Dati tecnici
Pressione massima di esercizio: 10 bar
Temperatura massima di esercizio: 160 °C
Max volume glicole: 50%
Materiale:acciaio S235JR, verniciato epossidico RAL 3002
Certificazioni
Certificato CE 0045 in accordo alle direttive EU sui dispositivi a pressione 97/23/EC.
tipo | Capacità [lt] | Ø [mm] | H [mm] | Raccordo Vaso | Sistema |
---|---|---|---|---|---|
V-B 50 | 50 | 450 | 640 | G 1 1⁄4" F | R 1 1⁄4" |
V-B 180 | 180 | 550 | 1235 | G 1 1⁄4" F | R 1 1⁄4" |
V-B 300 | 300 | 550 | 1735 | G 1 1⁄4" F | R 1 1⁄4" |
V-B 400 | 400 | 750 | 1470 | G 1 1⁄4" F | R 1 1⁄4" |
V-B 600 | 600 | 750 | 1860 | G 1 1⁄4" F | R 1 1⁄4" |
V-B 800 | 800 | 750 | 2250 | G 1 1⁄4" F | R 1 1⁄4" |
V-B 1000 | 1000 | 750 | 2750 | G 1 1⁄2" F | R 1 1⁄2" |
V-B 1200 | 1200 | 1000 | 2200 | G 1 1⁄2" F | R 1 1⁄2" |
V-B 1600 | 1600 | 1000 | 2700 | G 1 1⁄2" F | R 1 1⁄2" |
V-B 2000 | 2000 | 1200 | 2435 | G 2" F | R 2" |
Codice | Nome | Peso | Numero di pezzi | ||
---|---|---|---|---|---|
22729 | 300 L PN 10, 160 °C | 182 | - | Richiedi informazioni | |
22730 | 50 L PN 10, 160 °C | 62 | - | Richiedi informazioni | |
22731 | 180 L PN 10, 160 °C | 139 | - | Richiedi informazioni | |
22732 | 400 L PN 10, 160 °C | 155 | - | Richiedi informazioni | |
22733 | 600 L PN 10, 160 °C | 195 | - | Richiedi informazioni | |
22734 | 800 L PN 10, 160 °C | 245 | - | Richiedi informazioni | |
22735 | 1000 L PN 10, 160 °C | 305 | - | Richiedi informazioni | |
22736 | 1200 L PN 10, 160 °C | - | - | Richiedi informazioni | |
22738 | 2000 L PN 10, 160 °C | - | - | Richiedi informazioni |
